模块化调节池

替代传统混凝土或砖混调节池,标准化设计,模块化生产,通过模块的自由组合,实现不同规模污水调蓄,同时可做应急池、中间水池、蓄水池。 施工快速方便,流量智能调节,并实现远程监控。

全国咨询热线 :0731-88707101

产品详情介绍

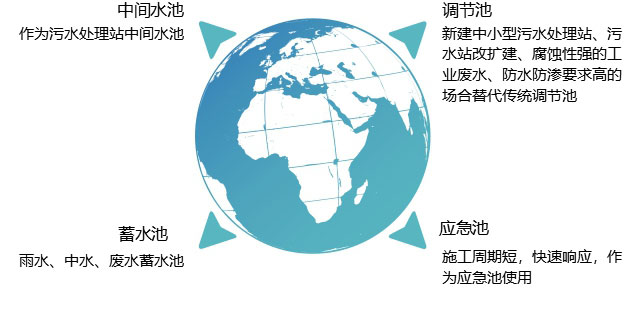

QZY-TJC系列模块化调节池应用领域


QZY-TJC系列模块化调节池选型表

卧式调节池
序号装机功率/KW适用流量m3/d推荐埋深/m标准扬程/m外形尺寸D×L×n
1QZY-TJC-W011.110-1.2
101.5×4.0×1
2QZY-TJC-W02
1.120-1.2
101.5×4.0×2
3QZY-TJC-W03
1.130-1.2
101.5×4.0×3
4QZY-TJC-W04
1.140-60-1.2
101.5×4.0×4
5QZY-TJC-W05
1.170-90-1.2
123.0×5.5×1
6QZY-TJC-W06
1.1100-150-1.2
123.0×4.6×2
7QZY-TJC-W07
4.4160-240-1.5123.0×5.5×2
8QZY-TJC-W08
4.4250-300-1.5
123.0×5.5×3
9QZY-TJC-W09
4.4310-400-1.5
123.0×4.6×4
10QZY-TJC-W10
6.0410-500-1.5
123.0×5.5×4
立式调节池
序号型号装机功率/KW
适用流量m3/d
推荐埋深/m
标准扬程/m
外形尺寸D×H×n
1QZY-TJC-L01
1.110-1.2121.5×3.3×1
2QZY-TJC-L02
1.120-1.2121.5×3.3×2
3QZY-TJC-L03
1.130-1.2121.5×3.3×3
4QZY-TJC-L04
1.140-60-1.2
121.5×3.3×4
5QZY-TJC-L05
1.170-90-1.2143.0×4.8×1
6QZY-TJC-L06
1.1100-150-1.2143.0×3.9×2
7QZY-TJC-L07
4.4160-240-1.5
143.0×4.8×2
8QZY-TJC-L086.0250-300-1.5143.0×4.8×3
9QZY-TJC-L09
6.0310-400-1.5
143.0×3.9×4
10QZY-TJC-L10
6.0410-500-1.5
143.0×4.8×4


QZY-TJC系列模块化调节池与传统调节池对比


项目对比传统调节池
QZY-TJC系列模块化调节池
材料钢筋混凝土、砖混,耐腐蚀性低高强度复合材料,防腐防老化
使用寿命长,>20年长,大于20年
防水防渗性能与施工质量和蓄水水质相关,极易渗漏永不渗流,无后顾之忧
施工周期
建设成本较高
维护维修复杂,维护维修困难简单,维护维修简单
使用性能手动操作智能控制,远程监控
安全性


QZY-TJC系列模块化调节池核心技术



QZY-TJC系列模块化调节池使用优势


1.占地少,美观大方

地面无土建,不占用土地指标。地埋式构造使其与周边环境融为一体,美观大方


2.标准化设计、模块化生产,一体制作

调节池作为一体化单元运输, 包含筒体系统,水泵系统、格栅系统、管道系统、阀门系统、控制系统等部件


3.施工周期短

成套供货,在厂内完成各系统的组装和测试,货到现场后所需安装调试的时间大大缩短。另土建工作量仅为传统调节池的1/10,大大缩短了整个工程的工期。.高效环保、节省成本


4.全自动智能控制

采用浮球开关、投入式液位变送器或超声波液位计等传感器检测液位,自动控制水泵的启停。过载、短路等各种保护功能齐全,可有效降低设备的损坏率。
可根据客户需求增加其他选配功能,全中文人机界面,动态显示各设备的运行状态及报警信息:建立无线wifi信号,用移动终端(手机或平板)监控设备的运行、故障等状态:利用远程监控软件,从电脑中远程监控设备的运行状态,并对数据进行采集和管理


5.安装维护简便

整体安装:调节池内设备如泵、格栅维护时均不需进入筒体内,直接由顶部吊进吊出:内部管道系统则在调节池内设有检修平台和上下爬梯


6.经久耐用,使用寿命长

设备筒体采用高强度无碱玻璃钢纤维,结合树脂材料缠绕而成,其强度相当于传统层压式玻璃钢的2倍,环向拉伸强度大于300MPa,轴向拉伸强度大于80MPa,压缩强度大于200MPa,可以完全抵抗腐蚀、撕裂和其他破坏力,并保证永久防水、坚固耐用。筒体内壁光滑,长期使用不挂脏无需维护, 水泵系统、格栅系统、管道系统均采用防腐材料制成,使用寿命长
